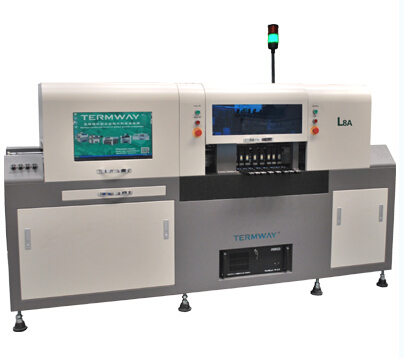

产品名称:专用贴片机 L8A

产品分类:LED专用贴片机

产品介绍: 花岗岩运动底盘+ 贴装头可调设计=高速稳定高精度=L8A....查看详情>>

联系电话:400-688-1964

产品详细
\

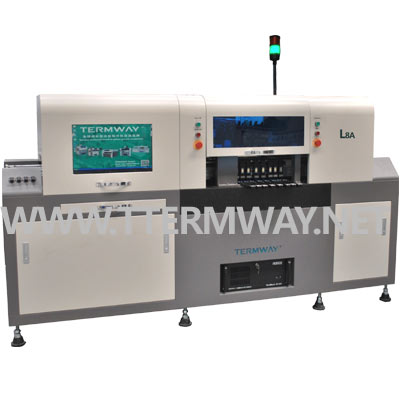

 花岗岩运动底盘+ 贴装头可调设计=高速稳定高精度=L8A

  L8A 是什么?

  1、L8A 是一款全自动LED 贴片机

  2、L8A 是一款LED 灯条专用贴片机。

  3、L8A 是一款在线式LED 灯条贴片机。可以和全自动丝印机、回流焊实现无缝接驳。

  4、L8A 是一款高速LED 灯条贴片机。1200MM 的灯条,实际贴片速度在25000-30000cph(3528 芯片).

  5、L8A 是一款8 个贴装头的LED 贴片机。

  6、L8A 是一款高精密的LED 灯条贴片机。

  7、L8A 这个型号的意义:L 代表专门用于LED 行业, 8 代表是8 组贴片头。A 代表贴片头间距可以根据电路板LED 芯片的间距可以实现调整。

  8、L8A 是一款工业级的LED 灯条贴片机,整机底盘采用天然花岗岩研磨而成,运动底盘厚度高达150mm,平面度公差高达0.009mm,长期使用机械精度不会发生变化,天然花岗岩底盘经长期天然时效,组织结构均匀,线胀系数极小,内应力完全消失失,不变形。此底盘吸水率<0.13%,肖式硬度HS70 以上。保证此贴片机使用十年以上精度不变。

  L8A 特点:

  1.电路板传动采用精密电机带动工业皮带配合精密导轨实现,有效提高贴片精度。

  2.贴片头传动采用伺服电机配合高精密滚珠丝杆和精密导轨,完成LED 的精准取料和放料动作。

  3.配置8 组贴片头,相比1 组提高生产效率500%以上。

  4.可自动视觉编程,不用手动输入元件坐标,编程简单,方便操作者便捷实用,满足大批量多品种产品生产的需求。

  5.配置不同的喂料器可以满足不同的LED 贴装要求。

  6.高性价比LED 贴片机,适合大批量规模化LED 的生产需求。

  7.整机由工业计算机配合专用软件控制,方便操作实用。

  8.可以非常方便导入电路板CAD 数据。

  9.可以非常稳定并且方便的完成LED 拼版的编程和贴装。

  10.可以在软件中显示拼版中所有坐标点,并对其中的坐标进行微调,实现高精密的贴装。

  11.可以在软件中设置各拼版的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。

  12.软件可以实现八组贴片头自动优化功能。

  13.软件中增加XYZ 轴移动时的限位检测。

  14.软件中增加了多档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,可以提高机器长期使用的稳定性。

  15.整机PCB 平台具备真空吸附功能,对大型PCB 板定位会更加平整,有效提高贴片精度。

  16.机器实现电路板在线式的传输,有效节约人工,提高效率。相比同类产品,可以节省至少一个操作人员。如果配合自动丝印机。可以至少节省两个操作人员。提高了整条生产线的生产效率和长期使用的成本。

  L8A 标配:

  1、计算机1 套

  2、可调式贴片头8 组

  3、吸嘴8 个

  4、喂料器底盘GFTA-T08 1 组(单边)

  L8A 选配件:

  1、8mm,12mm,16mm 及24mm 自动喂料器

  2、吸嘴

  3、工业气泵

  4、UPS 不间断电源

  5、喂料器底盘GFTA-T08

  L8A 技术参数

  L8A
最大电路板面积 1200×280mm
最大移动范围 X 轴1500mm,Y 轴410mm
Z 轴最大移动范围 15mm
实际贴片速度 25000-30000cph(3528 芯片)
理论最大贴片速度 35000cph
重复贴片精度 ±0.05mm
对位方式 视觉定位+机械定位
可以贴装元器件 0603 以上阻容件及各种LED 芯片,同时满足SOP SOT芯片的贴装
编程方式 自动数据导入/视频学习/键盘输入
带式喂料器 8mm,12mm,16mm 和24mm 电动智能喂料器
喂料器数量 可以放置8 个GF 系列电动智能喂料器(可选配最多16 个GF 系列喂料器)
操作系统 WINDOWS XP
压缩空气 大批量生产可选配工业气泵
电源 220V,50Hz,4.5Kw
重量 760kg
外形体积 2600×760×1500mm
