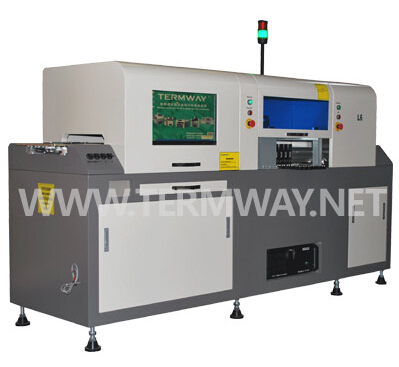

产品名称:LED专用贴片机L6

产品分类:LED专用贴片机

产品介绍:L6贴片机是一款在线式LED专用贴片机,可以和全自动丝印机、回流焊实现无缝接驳。用来实现大批量LED电路板的组装,具有“在线式”“高速”“高精度”等特点。....查看详情>>

联系电话:400-688-1964

产品详细
\
  产品简介:

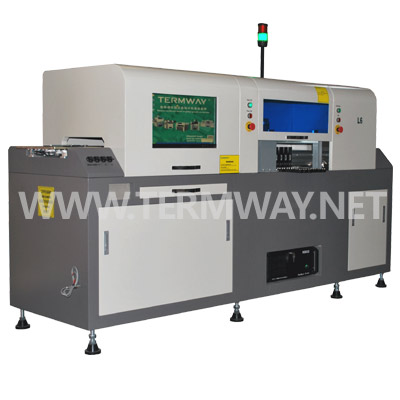

  L6贴片机是一款在线式LED专用贴片机,可以和全自动丝印机、回流焊实现无缝接驳。用来实现大批量LED电路板的组装,具有“在线式”“高速”“高精度”等特点。

  特点:

  1.电路板传动采用精密电机带动工业皮带配合精密导轨实现,有效提高贴片精度和电路板传动速度。

  2.贴片头传动采用伺服电机配合高精密滚珠导轨,完成LED的取料和放料动作。

  3.配置6组贴片头,相比1组提高生产效率400%以上。

  4.可自动视觉编程,不用手动输入元件坐标,编程简单,方便入门者便捷实用,满足大批量多品种生产的需求。

  5.配置不同的喂料器可以满足不同的LED贴装要求。

  6.高性价比LED贴片机,适合大批量LED生产。

  7.整机由工业计算机配合专用软件控制,方便操作实用。

  8.可以非常方便导入电路板CAD数据。

  9.可以非常稳定并且方便的完成LED拼版的编程和贴装。

  10.可以在软件中显示拼版中所有坐标点,并对其中的坐标进行微调,实现高精密的贴装。

  11.可以在软件中设置各拼版的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。

  12.软件可以实现六贴片头自动优化功能。

  13.软件中增加XYZ轴移动时的限位检测。

  14.软件中增加了多档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,可以提高机器长期使用的稳定性。

  15.整机PCB平台具备真空吸附功能,对大型PCB板定位会更加平整,有效提高贴片精度,同时可以满足软灯条(FPC)的定位贴装。

  16.机器实现电路板在线式传输,有效节约人工,提高效率。相比同类产品,可以节省至少一个操作人员。如果配置SP400全自动丝印机。可以至少节省两个操作人员,提高了整条生产线的生产效率同时有效降低了客户的长期使用成本。

  标配:

  计算机1套

  贴片头6组

  吸嘴6个

  真空吸附平台1组

  喂料器底盘GFTA-T06 1组

  选配件:

  8mm,12mm,16mm及24mm自动喂料器

  吸嘴

  工业气泵

  UPS不间断电源

  喂料器底盘GFTA-T06


  技术参数



  L6
最大电路板面积 1200*280MM
最大移动范围 X轴1500mm,Y轴410mm
Z轴最大移动范围 15mm
实际贴片速度 13000-15000cph
理论最大贴片速度 18000cph
贴片重复精度 ±0.05mm
定位方式 视觉定位+机械定位
可以贴装元器件 0603以上阻容件及各种LED芯片,同时满足SOP SOT芯片的贴装
编程方式 自动数据导入/视频学习/键盘输入
带式喂料器 8mm,12mm,16mm和24mm 电动智能喂料器
喂料器数量 可以放置6个GF系列电动智能喂料器(可选配最多12个GF系列喂料器)
操作系统 WINDOWS XP
压缩空气 大批量生产可选配工业气泵
电源 220V,50Hz,4.5Kw
重量 500Kg
外形体积 2600×760×1500mm
